迅捷CAD编辑器怎么自定义打印线宽图层管理轻松设置

时间： 2019-08-13 来源：当下软件园 A+

我们在用迅捷CAD编辑器制图时候，常常会遇到这种问题，CAD图形的打印线宽出现问题，导致绘图打印工作无法精准进行。那么该如何控制CAD图形的打印线宽问题呢？下面来说一下设置方法：

1、点击菜单栏里的“格式”-“图层管理”选项，这时候会直接弹出“资源管理器-层”弹窗。

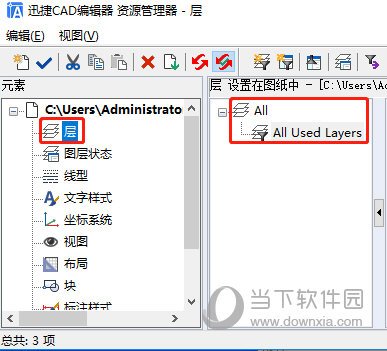

2、在“资源管理器-层”弹窗中，我们点击“层”-“AllUseDLayers”选项，会在弹窗右侧显示出该CAD图纸的各个具体的图层。

AllUseDLayers

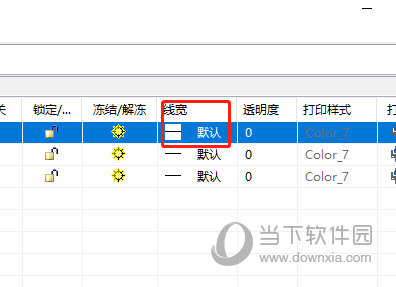

3、我们选择需要修改线宽的图层名称0，会看到默认的打印线宽。

默认的打印线宽

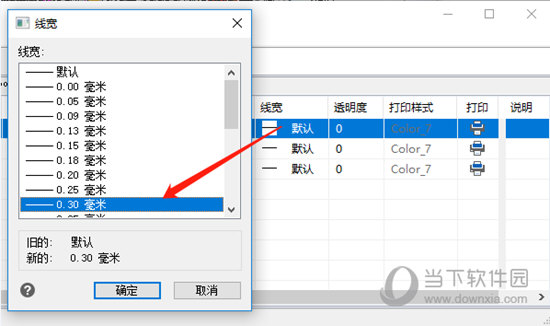

4、点击默认的线宽，会立刻跳转出线宽的弹窗，选择新的线宽后点击确认，就可以修改该图层的打印线宽了；

5、依次类推，我们可以自定义修改其他图层的打印线宽，控制该CAD图形的打印线宽。

自定义修改其他图层的打印线宽

6、最后直接点击“文件”-“打印”按钮，就可以直接打印已经修改好打印线宽的CAD图纸了。

以上就是CAD中如何自定义控制图形的打印线宽的具体操作方法。对于我们绘图打印工作非常有帮助，工作效率大大提高。
